产品型号、规格及技术参数:
产品型号、规格及技术参数符合部标 JB/T8952-1999 《35KV 及以下交流系统用复合外套无间隙金属氧化物避雷器》 及国标 GB11032 《交流无间隙金属氧化物避雷器》 标准。

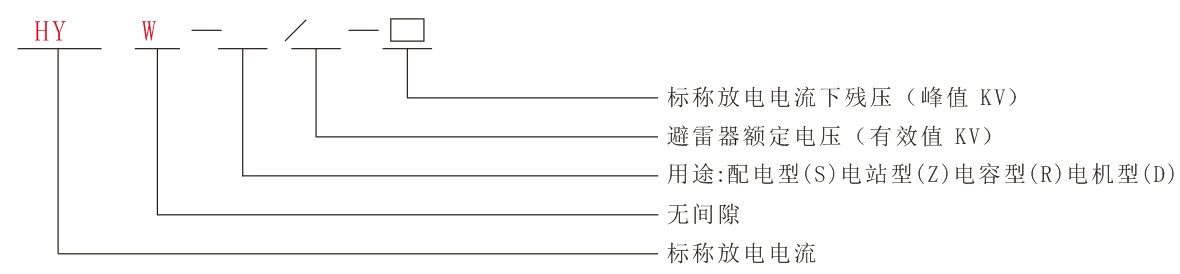

产品型号定义如下:
注：“用途”字母下标数字为设计序号。
产品型号、规格及技术参数见表一。用户有特殊要求，可协商。
用途及特性:
避雷器用于保护电力系统各种电气设备免受过电压损坏。在正常工作电压下，仅微安级电流流过，当过电压侵入时，流过避雷器的电流迅速增大，同时限制过电压的幅值，释放过电压能量。过电压消失后氧化锌避雷器又恢复高阻状态，使电力系统电气设备安全正常工作。避雷器具有外形尺寸小、重量轻、密封性能强、防爆性能好等优点。
适用条件:
1、环境温度 -40℃~60℃。
2、海拔高度不超过 3000m。
3、交流系统的频率为 48~62HZ。
4、连续施加在避雷器的工频电压不超过避雷器的持续运行电压。
安装：
用户可将避雷器上部接高压端，下部用于固定避雷器和接地，10KV 及以下避雷器也可通过安装夹具将避雷器固定在托架上 （应夹在避雷器下端，以免影响爬电距离），上部接高压端，下部接地。

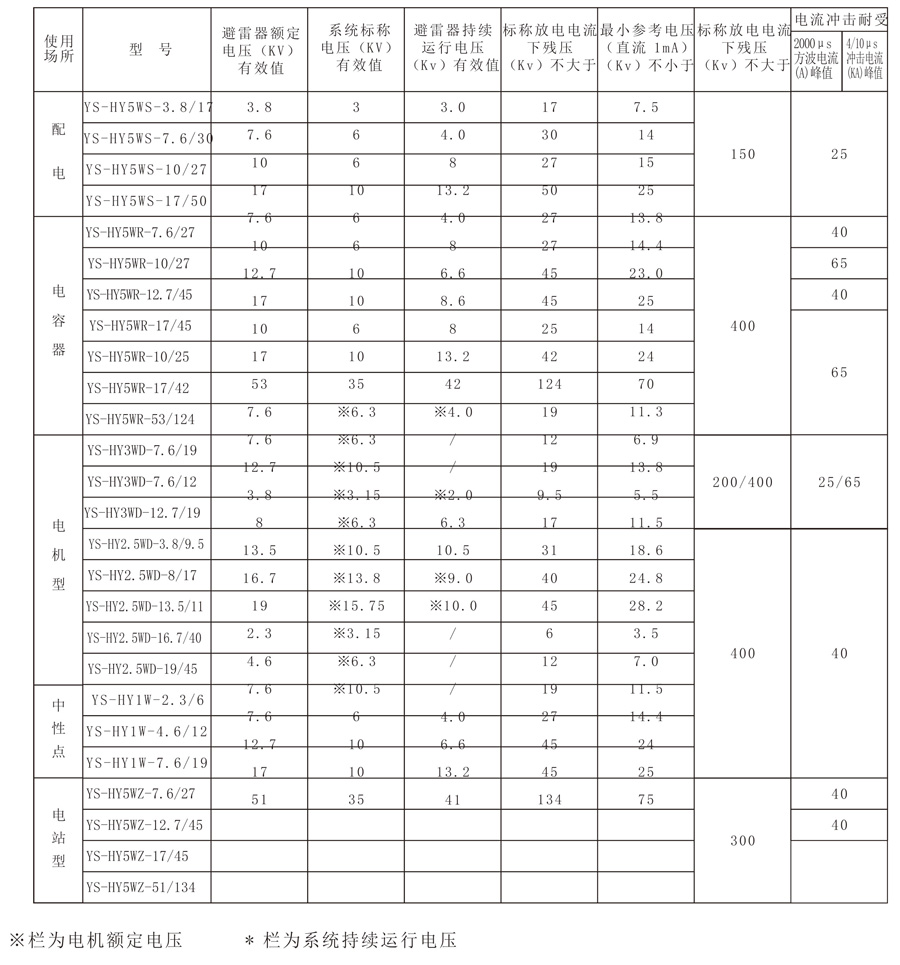

表一：产品型号、规格及技术参数：

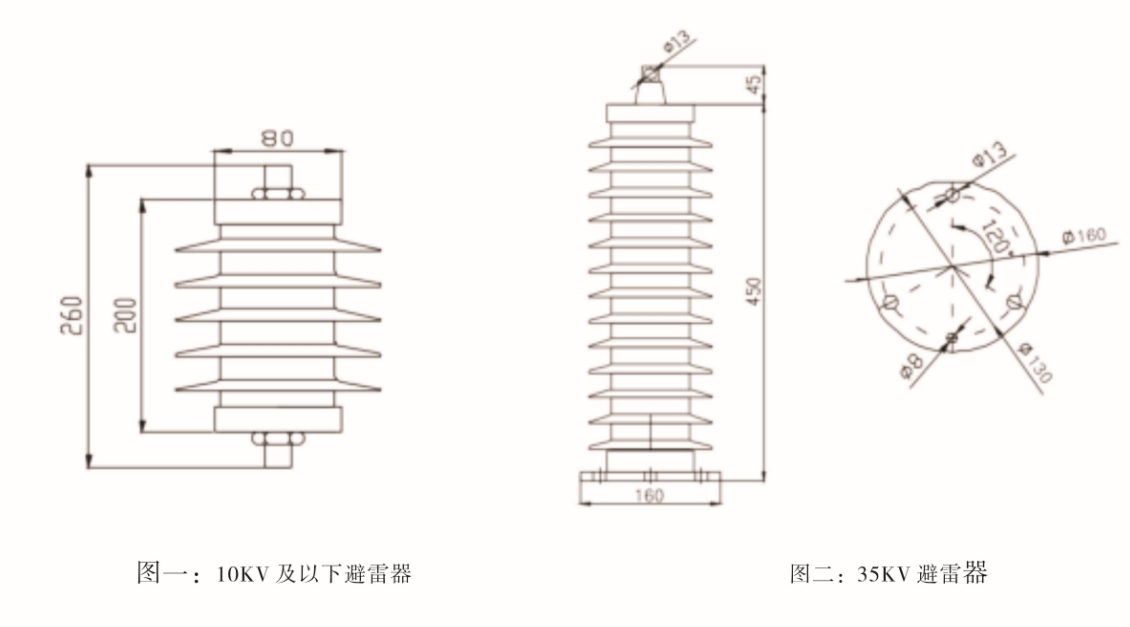

表二：外型及安装尺寸见下图：
用户须知：
用户根据被保护对象和使用地区正确选择避雷器的型号和参数。在运输、贮存、开箱和安装时，注意避雷器不要受到冲击和碰撞，在安装使用前，放在清洁、干燥的房间内，不要受到腐蚀性气体或液体的侵蚀。
避雷器在投入运行前和投入运行 1-2 年后作预防性试验，其项目为：直流参考电压 U1mA 测量 （其值应不小于表一中的规定）；0.75U1mA 下漏电流测量 （所有型号的漏电流值均不大于 50UA）。
避雷器两端长期施加的电压不得超过避雷器的持续运行电压。
无间隙避雷器******不允许做工频放电电压试验，否则会损坏避雷器。
用户在遵守本规定条件下，按常规使用避雷器，自发货之日起，三年内产品因质量不良而发生损坏不能正常运行，可无偿更换或修理。
